Stencil Buffer로 구현하는 외곽선 오브젝트 하이라이팅

왜 Stencil Buffer를 사용하는가

게임에서 상호작용 가능한 물체, 현재 선택한 유닛, 퀘스트 목표를 눈에 띄게 만들 때 외곽선 효과를 자주 사용한다. 가장 단순한 방법은 원본 메시를 조금 크게 한 번 더 렌더링하는 방식이다. 하지만 이 방식만으로는 벽이나 다른 오브젝트 뒤에 가려진 부분을 어떻게 보일지 제어하기 어렵고 여러 하이라이트 효과가 겹칠 때 렌더링 규칙도 복잡해진다.

Stencil Buffer는 화면의 각 픽셀에 작은 정수 값을 기록하는 버퍼다. 깊이 버퍼처럼 직접 색을 보관하지는 않지만 이후 패스가 특정 픽셀에서만 렌더링되도록 마스크를 만들 수 있다. 따라서 먼저 선택 오브젝트의 화면 영역을 스텐실에 기록하고 확대된 외곽선 메시를 스텐실 조건과 함께 그리면 원본 내부를 제외한 테두리만 남길 수 있다.

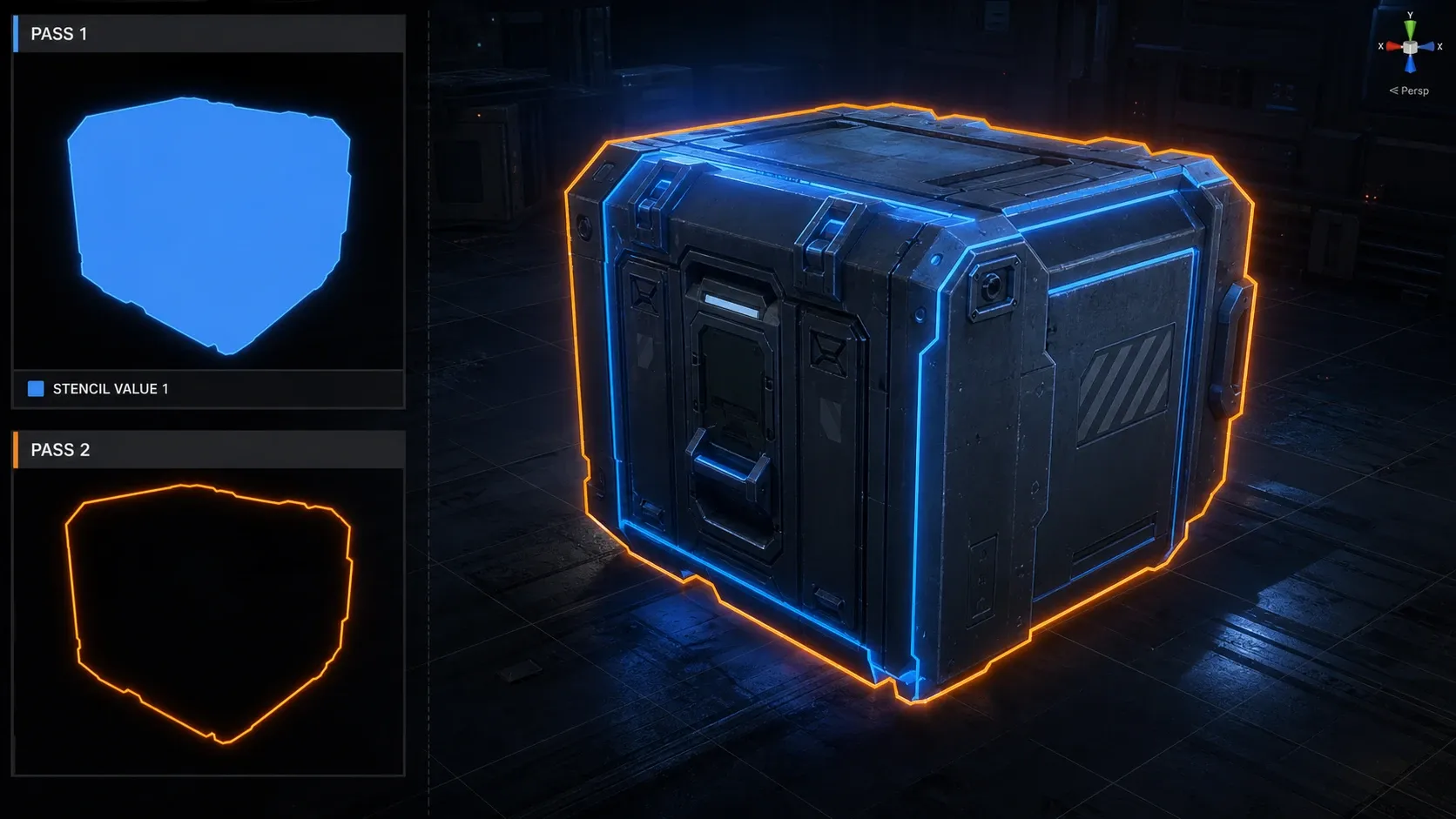

선택 오브젝트의 원본 영역을 스텐실 마스크로 기록한 뒤 확장된 메시에서 테두리만 렌더링하는 과정

렌더링 흐름

핵심은 두 번의 렌더링이다.

첫 번째 패스는 원본 메시가 차지하는 픽셀에 스텐실 값 1을 기록한다.
두 번째 패스는 정점을 법선 방향으로 약간 확장한 메시를 그린다.
이때 스텐실 값이 1이 아닌 픽셀만 통과시키면 확대된 메시 중 원본 바깥 부분만 색이 남는다.

flowchart TD
    A[선택 오브젝트] --> B[패스 1: 스텐실 값 1 기록]
    B --> C[패스 2: 메시를 법선 방향으로 확장]
    C --> D{스텐실 값이 1인가?}
    D -- 예 --> E[픽셀 폐기]
    D -- 아니오 --> F[외곽선 색상 출력]

이 방식의 외곽선은 메시의 실루엣을 기준으로 만들어진다. 화면 공간 후처리 기반 윤곽선처럼 모든 물체 경계가 강조되지 않으며 지정한 오브젝트에만 적용하기 좋다.

Unity ShaderLab 예제

아래 예제는 Unity Built-in Render Pipeline에서 사용할 수 있는 최소 구성이다. 첫 패스는 색상 버퍼에 아무것도 쓰지 않고 스텐실만 기록한다. 두 번째 패스는 앞면을 제거하고 뒷면만 그린다. 확장된 메시의 뒷면이 원본 모델 주변으로 드러나므로 외곽선처럼 보인다.

Shader "Custom/StencilOutline"
{
    Properties
    {
        _OutlineColor ("Outline Color", Color) = (1, 0.75, 0, 1)
        _OutlineWidth ("Outline Width", Range(0, 0.1)) = 0.02
    }

    SubShader
    {
        Tags { "RenderType" = "Opaque" "Queue" = "Geometry" }

        Pass
        {
            Name "StencilMask"
            ColorMask 0
            ZWrite On

            Stencil
            {
                Ref 1
                Comp Always
                Pass Replace
            }
        }

        Pass
        {
            Name "Outline"
            Cull Front
            ZWrite Off
            ZTest LEqual

            Stencil
            {
                Ref 1
                Comp NotEqual
                Pass Keep
            }

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            fixed4 _OutlineColor;
            float _OutlineWidth;

            struct appdata
            {
                float4 vertex : POSITION;
                float3 normal : NORMAL;
            };

            struct v2f
            {
                float4 position : SV_POSITION;
            };

            v2f vert(appdata v)
            {
                v2f o;
                float3 expandedVertex = v.vertex.xyz + v.normal * _OutlineWidth;
                o.position = UnityObjectToClipPos(float4(expandedVertex, 1.0));
                return o;
            }

            fixed4 frag(v2f i) : SV_Target
            {
                return _OutlineColor;
            }
            ENDCG
        }
    }
}

ColorMask 0은 첫 패스가 화면 색상을 바꾸지 않도록 한다. Ref 1은 비교와 기록에 사용할 기준값이다. Pass Replace는 깊이 및 스텐실 테스트를 통과한 픽셀의 값을 1로 바꾼다.

두 번째 패스의 Comp NotEqual은 스텐실 값이 1이 아닌 곳에서만 외곽선 픽셀을 렌더링한다. 원본 메시 내부는 첫 패스에서 이미 1로 표시되었으므로 제거되고 확장된 메시에서 밖으로 나온 영역만 남는다.

설정값이 만드는 차이

Cull Front

확장된 메시의 앞면까지 그리면 원본 표면을 덮을 수 있다. Cull Front로 앞면을 제거하면 확장된 메시의 뒷면만 렌더링되어 실루엣 주변이 안정적으로 드러난다.

ZTest LEqual

ZTest LEqual은 현재 픽셀이 깊이 버퍼의 값보다 가깝거나 같을 때만 외곽선을 표시한다. 즉 다른 불투명 오브젝트에 완전히 가려진 대상의 외곽선은 보이지 않는다. 일반적인 선택 강조에는 이 동작이 자연스럽다.

반대로 장애물 뒤에서도 목표물을 보여 주고 싶다면 외곽선 전용 패스의 깊이 비교를 Always로 바꿀 수 있다. 다만 모든 가림 관계를 무시하므로 화면이 복잡해질 수 있다. 보통은 가려진 상태용 색상이나 알파를 별도 패스로 두어 구분한다.

여러 효과와 함께 쓸 때의 스텐실 설계

스텐실은 대개 8비트 값이므로 한 화면에서 사용할 수 있는 마스크 공간이 제한되어 있다. 외곽선 하나만 쓴다면 1 하나면 충분하지만 아군 표시, 적 표시, 투명 처리, 포스트 프로세싱 마스크를 함께 쓴다면 비트 단위로 역할을 나누는 편이 안전하다.

예를 들어 외곽선 여부에는 최하위 비트만 사용하도록 ReadMask와 WriteMask를 지정할 수 있다.

Stencil
{
    Ref 1
    ReadMask 1
    WriteMask 1
    Comp Always
    Pass Replace
}

이 설정은 비트 0만 읽고 쓴다. 다른 시스템이 상위 비트를 사용하더라도 외곽선 패스가 그 값을 덮어쓰지 않는다. 프로젝트 초기에 스텐실 비트 배정표를 만들고 렌더 기능별로 소유 비트를 정해 두면 충돌을 크게 줄일 수 있다.

화면상 두께가 일정하지 않은 이유

예제는 오브젝트 공간의 법선 방향으로 정점을 확장한다. 구현은 단순하지만 카메라와의 거리, 메시의 기울기, 투영 방식에 따라 화면에서 보이는 선 두께가 달라진다. 작은 물체가 멀어질수록 외곽선이 얇아지거나 사라질 수 있다.

화면상 두께를 일정하게 유지해야 한다면 정점 위치를 클립 공간으로 변환한 뒤 화면 방향으로 이동시키는 방법을 검토할 수 있다. 다만 메시 실루엣과 법선의 관계를 세심하게 처리해야 하고 스킨드 메시나 비균일 스케일에서도 검증이 필요하다. 대부분의 상호작용 강조에서는 오브젝트 공간 확장부터 적용한 뒤 실제 카메라 거리에서 문제가 드러날 때 화면 공간 확장으로 발전시키는 편이 구현 부담이 적다.

자주 발생하는 문제

외곽선이 원본 표면을 덮는다

두 번째 패스에 Cull Front가 빠졌거나 스텐실 비교가 잘못된 경우가 많다. 먼저 확대 패스가 앞면을 제거하는지 확인하고 Comp NotEqual과 첫 패스의 Pass Replace가 모두 적용됐는지 점검한다.

외곽선이 아예 보이지 않는다

확장 폭이 너무 작거나 메시의 법선 데이터가 올바르지 않을 수 있다. 또한 선택 오브젝트가 투명 큐에 있으면 불투명 오브젝트와의 깊이 및 렌더 순서가 예상과 달라질 수 있다. 시작 단계에서는 불투명 메시에서 효과를 검증하는 것이 좋다.

벽 뒤의 외곽선이 보이지 않는다

현재 예제의 ZTest LEqual이 깊이 버퍼를 존중하기 때문이다. 의도한 동작이라면 그대로 두고 벽 뒤에서도 보여야 한다면 가려진 상태만 별도 패스로 처리한다. ZTest Always를 무조건 적용하면 캐릭터가 벽을 뚫고 보이는 듯한 인상을 줄 수 있다.

일부 모델에서 선이 갈라지거나 두께가 들쭉날쭉하다

하드 엣지와 분리된 법선은 정점 확장 방향을 불연속적으로 만든다. 모델의 법선 설정을 확인하고 필요하다면 외곽선 전용 메시를 만들거나 화면 공간 방식으로 전환한다.

적용 전 점검 목록

하이라이트 대상이 불투명 오브젝트인지 확인한다.
스텐실 값 또는 비트가 다른 렌더링 기능과 충돌하지 않는지 확인한다.
가려진 대상도 표시할지 먼저 결정한다.
다양한 거리와 카메라 각도에서 외곽선 두께를 확인한다.
스킨드 메시, 비균일 스케일, 하드 엣지가 있는 모델을 별도로 테스트한다.

Stencil Buffer 기반 외곽선은 단순한 셰이더 기법이지만 렌더링 순서와 깊이 규칙을 명확하게 통제할 수 있다는 장점이 있다. 특히 선택 상태처럼 특정 오브젝트만 정확히 강조해야 하는 기능에 잘 맞는다. 먼저 기본 2패스 구조를 적용한 뒤 프로젝트의 가림 규칙과 아트 스타일에 맞춰 스텐실 비트 배정과 외곽선 두께 방식을 확장해 보자.
